泰克智能实验室(TekSmartLabTM
-基于网络的先进仪器管理系统

高校电工电子实验教学示范中心 - “起点高,基础厚,要求严,重实践”

作为学校的本科学生创新人才培养的重要基地,承担面向全校非电类理工科的电工电子实验教学任务、面向电类的专业基础实验教学任务,开展培养学生创新意识和能力的工程实践与科技创新、科技竞赛等活动。目前,传统实验室存在着“学、教、管理、交流”四个方面的挑战。测试结果的保存和在线报告是学生们在实验学习中最直接的需求;而远程指导协助、仪器自动设置成为老师在教授学生过程中的阻碍;传统实验室中仪器序列号和使用时间的统计令实验室管理繁冗而复杂,此外仅局限于本实验室或本校内的交流又使得传统实验室越来越跟不上如今的技术开放与互通趋势。

泰克智能实验室(TekSmartLabTM)- 全球首个基于无线的大型先进仪器管理系统

利用“智能仪器、预定分享、实验室报告、资产管理、实验室设置、课件、社交网络”七大要素,以“人+设备+云”构建智能实验室,通过网络技术将学生、老师与仪器设备连接起来,提供更便捷的学、教、管理和交流的全方面解决方案。授课老师,实验室管理者和学生们都能够享受到连接、流程自动化的实验室新体验。目前,泰克智能实验室已经在上海交通大学、北京邮电大学、华中科技大学、英国华威大学等全球15个国家近100所著名高校中投入使用。

泰克智能实验室(TekSmartLabTM)- 高校应用实例

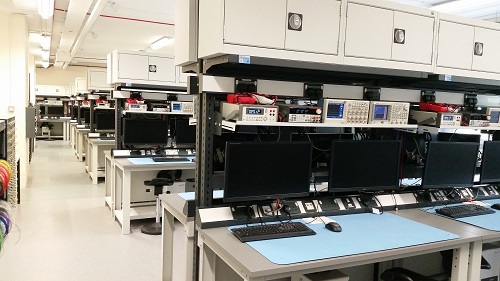

英国华威大学电工电子实验中心一共有55个试验台,220台仪器,主要面向大一大二的新生做一些基础的电工电子实验。在很多实验课前,实验老师和助教需要花费半个多小时来设置每个工位上电源的初始输出电压和电流, 防止学生的误操作导致电路板损坏。学校在2015年10月搭建了泰克智能实验室系统:通过路由器+AP搭建的无线网络,在没有架设任何网线的情况下,220台仪器都可以被教师机来统一设置。现在,每次只需要几十秒就可以完成所有电源的初始电压电流设置,大大降低了老师的工作量。

泰克智能实验室(TekSmartLabTM)- 实验室方案优惠套餐

活动时间:2019年4月1日至2019年12月31日

在促销期间,凡满足最低订货数量要求的中国教育客户,均可按优惠价购买泰克智能实验室仪器套餐,各类套餐组合低至5折起

更多的仪器型号和配置可供选择,具体方案内容和报价,请咨询泰克及泰克各地授权代理商。

泰克,为专业实验室提供
广泛的仪器选择和实验课程内容

泰克专业实验室和应用方案优惠套餐

教育用户独享优惠2+N套餐

优惠时间:2019年4月1日 -- 2019年9月27日
优惠套餐内容:

必选“2”:示波器(MDO3054/3140 或 MDO4054C/4104C) + 任意函数发生器(AFG31252)

+

可选“N”:
射频矢量信号发生器(TSG4102A/4104A/4106A,必选VM00)
频谱分析仪(RSA306B,带有可选项EDUFL-SVPC)
矢量网络分析仪(TTR503A/TTR506A)
数字万用表(DMM6500/7510)
直流电源(2280S-32-6/2280S-60-3/22881S-20-6)
功率分析仪(PA1000/3000 2通道、3通道和4通道)
示波器应用模块(MDO3SA、MDO3MSO、MDO3AFG、MDO4SA、MDO4MSO、MDO4AFG)

组合购买最高可享50%优惠!

泰克射频无线实验室方案

泰克提供高性价比仪器以完善实验室分析手段,为学生在实验室开展现代通信和射频动手实验创造有利条件。同时支持矢量信号产生与分析功能,可进行复杂信号的调制和解调,让同学在学校实验室就可以接触到先进的无线通信技术。

矢量网络分析仪可用于S参数测试,可完成阻抗匹配调节、射频器件性能评估等工作。与第三方合作的射频通信实验板,使用软件无线电技术,在实验室里可以快速搭建信号发射与接收系统,并在射频信号链路上提供多个测试节点,配合泰克射频测试仪器就可以完成整个无线通信系统的设计和测试。

泰克电力电子实验室方案

泰克公司在电力电子行业有丰富的产业经验,从吉时利产品擅长的功率器件测试,到电源模块的设计调试验证,再到新能源行业的大功率多通道测试,每个环节都与泰克的测试设备紧密相关。

在电力电子实验室平台搭建中,泰克公司除了提供丰富的测量仪器设备,还可以在实验课程内容包括待测件,测试方法,行业标准,应用案例等方面提供丰富的建议,使学生在学校实验室就能接触到最新理念的行业知识,设计出满足现代功率电子所需要的低功耗和高效率产品。

泰克微电子材料半导体实验室方案

泰克旗下吉时利品牌测试仪器被广泛应用于材料和半导体测试和研究。

在本科专业实验室中,学生需要掌握必要的半导体器件和工艺测量的测试原理和方法,通过实验动手操作,加深对半导体物理理论知识的理解,掌握半导体材料和不同器件性能的表征方法及基本实验技能,培养分析问题和解决问题的能力。

泰克为该专业实验室提供了全面的测试实验平台设备,可以充分满足教学和科研要求。

泰克教育科研合作项目
-为创新经济发展培养具备解决复杂工程能力的跨界人才

物联网

物联网设计和测试涵盖的工业和技术门类非常广泛,从电池和能源采集,功耗优化,到二次电源设计,射频测试和通信信号分析,以及传感器的评估都与物联网产品的性能关系密切。泰克公司在所有硬件相关领域都有着丰富的设计和测试经验,可以帮助高校在物联网相关专业搭建实验平台和开设相关实验课程。

光电器件测试

光电行业近年来进入高速发展阶段,在高速光通信,车载激光雷达,3D 图像检测方面得到广泛应用。作为一个跨专业学科,光电器件的设计和测试涵盖了材料半导体,微电子,电学和光学相关的知识,该行业对于相关人才需求强烈,泰克吉时利在这一领域深入耕耘多年,从晶圆测试,到封装测试和芯片测试都有非常全面的解决方案,可以为高校科研和教学提供各种丰富的课程案例和测试手段。

功率半导体器件设计

随着新材料技术的发展,像GaN, SiC 等宽禁带半导体材料被广泛应用于功率器件设计,从而达到更快的开关频率个更高的能量密度。新结构的功率器件如IGBT也被广泛使用,可以达到更高的电压电流工作条件并且更节能高效。泰克吉时利在相关行业有非常丰富的测试经验,可以涵盖全部动态和静态参数测试,能够为电力电子,材料器件,功率半导体测试实验室建设提供建议和支持。

微电子设计

微电子设计除了需要使用大量的软件进行仿真,还需要有相应的测试平台进行功能验证,泰克在混合信号集成电路,射频与毫米波集成电路,高速总线和嵌入式系统的测试方面有着非常丰富的经验,可以帮助高校微电子设计专业提供测试平台搭建建议。

泰克支持2017年全国大学生
电子设计竞赛国赛评测经验分享

微电网模拟系统

题干简述:

设计并制作由两个三相逆变器组成的微电网模拟系统,其中系统框图如图所示,负载为三相对称Y连接电阻负载。

基本要求:

1、测量线电压有效值,频率。
2、测量线电压谐波。
3、测算三相逆变器效率。
4、测算负载调整率(即线电压变化)。

发挥部分:

1、并网后,测量线电压有效值,频率。
2、并网后,在控制功率比条件下,测算负载调整率(即线电压变化)。
3、控制负载电流条件下的,逆变器输出功率及线电流(相电流)测试。

评测特点:

1、相比以往电赛电源类题目,这次的题目测试的是三相电并且有谐波测试,所以参赛同学应提早学会功分仪的应用,避免在评测现场对功分仪接线手足无措的情况。泰克的PA3000 4CH功分仪恰好满足电赛测试需求,在国赛的一天评测中展现了稳定可靠的测量结果,同学们普遍觉得和省赛测试结果是相一致的。
2、两表法测三相功率法的应用。为了追求高效,评测一定会避免重复接线。基础部分同时要测量线电压和三相功率/效率,所以选用的测试方法一定是两表法测三相功率。处理即时显示常规数据(如线电压,线电流,THD,功率),泰克的PA3000功分仪提供丰富的自定制算子,泰克工程师当场设置算式,直接算得效率。
3、线电流测算功率比。该题并网后评测是用线电流比来推算功率比,所以同学在设计作品时,要提前为两个逆变器的线电流串联接口留出空间,避免评测现场因临场改线,妨碍了自己作品的得分。

自适应滤波器电路

题干简述:

设计并制作一个自适应滤波器,用来滤除特定的干扰信号。自适应滤波器的工作频率为10kHz-100kHz。

基本要求:

1、测量信号加法器性能。
2、测量移相器性能。
3、测量滤波器性能。

发挥部分:

1、降低AB信号频率差条件下,测量滤波器性能。
2、将B信号改为方波或三角波条件下,测量滤波器性能。
3、测量滤波器电路响应时间。

评测特点:

1、活用多通道示波器算子。为了评测的简便性,本题评测用足了高带宽示波器的四根通道,三根测量峰峰值,一根测相差,避免重复测量或者非同时测量带来的影响。泰克的MDO3K示波器提供了丰富的算子,能通过非常简易的设置在示波器上直接显示自己想要的测试结果。
2、非相干信号生成。AB信号的信源应该是非相干的,虽然信号发生器是有两根通道的,但是还需要选用两台信号发生器发生信号。学生在“四天三夜”阶段就要有意识选用两台信号源来调试作品。
3、选用高存储深度示波器测量响应时间。一般测试方法是关闭信源,在示波器上观测滤波器后信号从90%-10%的变化时间。这是一个偏产业的应用,为了避免死区时间对连续采集信号的影响,需要选用带有高存储深度的示波器。泰克的MDO3K示波器恰是有产业逐步走向院校应用的示波器。

调幅信号处理实验电路

题干简述:

设计并制作一个调幅信号处理实验电路。输入信号为调幅度50%的AM信号。其载波频率为250MHz-300MHz,幅度有效值Virms为10uV-1mV。调幅频率为300Hz-5kHz。

基本要求:

1、测量中频滤波器频率。
2、控制Virms条件下,观测Vorms幅值和波形。
3、控制载波频率变化,观测解调能力。

发挥部分:

控制Virms幅值和载波频率变化,观测Vorms幅值和波形。

评测特点:

1、射频信号源的应用。本题对信源要求很高,普通函数信号发生器难以应对300MHz的需求,同学在解题时就应该有意识选用射频信号源。泰克的TSG4100射频信源正好是一款经济型的射频信源。
2、射频信号源峰峰值和功率换算。射频信号源是以输出功率(dBm)来控制输出信号的。同学要知道如何根据负载阻抗,信号波形类型来换算。
3、射频信号源的频率延展。虽然题目仅要求300MHz,最后国赛区有同学可以将频率做到3GHz左右,这也可以是一种自由发挥取得附加分的思路。泰克提供的TSG4106最高可以提供6GHz的调制波形,满足评测需求。

远程幅频特性测试装置

题干简述:

设计并制作一远程幅频特性测试装置。

基本要求:

1、测量信号源性能。
2、测量放大器性能。
3、试验幅频特性测试装置性能。

发挥部分:

1、测量放大器输出信号品质。
2、幅频信号有线传输(放大器带载能力)。
3、幅频信号无线传输。

评测特点:

1、矢量网络分析仪的参考应用。矢量网络分析仪是针对器件测试的仪器设备,恰可以应对题目中放大器部分。评测专家选择了几队作品较优秀的作品,测量并保存了放大器模块S21特性,作为评分参考。
2、示波器的XY功能应用。赛区有同学不了解示波器XY模式(示波器作幅频特性显示装置),并且对XY模式前,探头校准,两路时域信号观测等流程不熟悉,白白耽搁了准备时间,未来需要加强。
3、示波器混合域(时域频域)信号显示。幅度调制信号的频率变化很难在视域上啊观测清楚,赛区有同学灵活选用示波器混合域显示功能,切换显示时域频域图,加速作品调整时间,这可以是一个值得推广的经验。泰克的MDO3K示波器提供FFT频域显示,在产业领域帮助工程师快速调试,现在在院校竞赛中也有一试身手的空间。
